JL9648位移數顯示儀說明書

產品分類：智能數顯儀表
產品介紹： JL9648位移數顯示儀為濟南精量電子科技有限公司自主研發的一款高精度位移顯示儀表，該儀表可輸入脈沖信號或RS485通訊，可根據用戶要求輸入220v電壓或...
咨詢熱線：0531-61310988

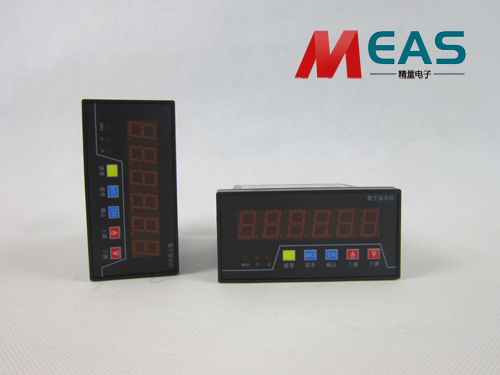

JL9648位移數顯示儀為濟南精量電子科技有限公司自主研發的一款高精度位移顯示儀表，該儀表可輸入脈沖信號或RS485通訊，可根據用戶要求輸入220v電壓或24v電壓，JL9648位移數顯示儀采用國際通用端子，外形尺寸及安裝方便，并具有參數密碼保護功能，雙路繼電器雙向動作，雙向自動復位等功能。

一、位移數顯示儀參數說明：

代碼說明設定范圍默認值

Pn-00 小數點的位置（顯示值中小數位數）。 0~5 2

Pn-01 計數方式 0-單路B 1-單路A 、2-雙路四倍頻 0~2 模擬無效

Pn-02 計數倍率，線性校準后，可設置比例關系 0.000~9999.999 1.00000

Pn-03 下限值，小數點由設置定義。 0~999999 3.0000

Pn-04 上限值，小數點由設置定義。 0~9999999 5.0000

Pn-05 485串行口波特率設置 0：9600 bps, 1：19200

2:38400，依次類推 0~5 0

Pn-06 初始值， 0~9999999 0

Pn-07 參數保護密碼，非零時設參數受密碼保護。9999萬能密碼 0000~9999 0000

Pn-08 繼電器復位時間單位為秒，0.0為不復位。注1。 0.0-999999.9 0.0

Pn-09 輸入濾波系數，0為不進行濾波，9級較強。 0~5 無

Pn-10 485通訊地址，詳見通訊協議。 00-99 01

Pn-11 Pn11=0 ≤下限動作和≥上限動作，中間不動作 Pn11=1 ≥下限動作，和≥上限動作。Pn08=0時繼電器動作根據設置值判斷

Pn08為非0時即根據設置復位時間 t自動復位，

Pn11=3 時繼電器動作為雙向動作，按Pn08設置時間雙向自動復位 0~2 0

Pn-12 繼電器動作精度調整 0-99 2

Pn-13 串口輸出內容 0 –顯示值 1-原始碼 0-1 0

Pn-18 顯示內容：0位移 1速度

2繼電器1動作次數（繼電器根據位移動作）

3繼電器2動作次數（繼電器根據位移動作）

4繼電器1動作次數（繼電器根據速度動作）

5繼電器2動作次數（繼電器根據速度動作 0-5 0

PN-19 速度模式更新時間間隔

JL9648位移數顯示儀說明書

二、JL9648位移數顯示儀接線定義：

信號名稱外供外供外置復位傳感器

外接端子 +12v +5v GND 復位 B A B- A-

上排端子 9 10 11 12 13 14 15 16

下排端子 1 2 3 4 5 6 7 8

外接端子 220VAC J2 下繼電器 J1上繼電器 RXD TXD

JL9648位移數顯示儀儀表供電常開點常開點定制r232

JL9648位移數顯示儀參數設置：

1在無密碼保護時

1）在正常工作時按下功能鍵（MO）秒以上，主顯示窗口顯示Pn-00；進入參數設置，可通過↑↓鍵，循環顯示，直到你想要修改的參數Pn-XX

2）當主窗口顯示參數“Pn-XX后，按下確定鍵（En）進入參數設定狀態，主窗口顯示的參數末位為閃爍狀態；

3）要修改值，確定當前修改位為閃爍位，如果不是，可通過按功能鍵（MO）從右到左依次循環改變閃爍位的位置，不同參數顯示的位數不同。通過↑↓鍵來改變數值，設定好參數后，按下確定鍵（En）跳出對參數Pn0XX的設定，

4）按（MO）回到工作狀態。

5）在進入設置中的任何狀態時，若按清零鍵（CL.），將不保存退出，但剛修改的參數在斷電之前臨時有效（串口波特率除外），重新上電后會恢復以前的設定值。此功能可用于查看參數。

2．在有密碼保護時

按下功能鍵，按上述方法進入相應的設置時，主窗口顯示“Pn-CO.”，進入密碼輸入狀態。此時窗口顯示0000，較低位閃爍，參照上述的操作，通過↑↓鍵和功能鍵（MO）輸入正確的密碼，按確定鍵（En）確認，程序進入參數設定狀態。如果密碼輸入有誤或按了清零鍵（CL.），則程序回到工作狀態。

三、JL9648位移數顯示儀校準功能

1. 在正常模式下按功能鍵（MO）+（EN）同時按住1秒以上，窗口顯示C-0000（此時為輸入密碼狀態，不一定是 0000，可能為任意4位數，默認密碼1111，不能更改，通過↑↓鍵修改數值和功能鍵（MO）移動閃爍位，輸入正確的密碼1111，按確定鍵（En）進入校準，窗口顯示 “Cn--0”顯示“0”并閃爍（如果不閃爍，按EN一下），此數是校準點數，可以通過↑↓鍵調整，調整范圍為2-9，按確定鍵（En）進入校準（若調整校準點數為1，則不進行校準）窗口顯示“Cn--1”，再按EN一次，窗口顯示6個“0”并且較低位閃爍，此時設備調到起點位置，輸入點的顯示值，按En 確認后窗口顯示“Cn-2”，再按EN確認后，按前述方法輸入第二點顯示值（說明此時設備要調到第二點位置），再按確定鍵（En）進入下一點校準窗口顯示“Cn--3” 再按（En）依次類推直到校準到設定的校準點數，按確定鍵（En）保存校準參數并退出，返回正常狀態。若校準未結束按清零鍵（CL.）則取消之前的校準值，請謹慎操作！

2. 有密碼保護時，和前述參數設置相同

峰值功能

在工作狀態下，先按確定鍵（En）再按↑鍵，則MAX-P指示燈亮，PV窗始終顯示位移峰值。再次按確定鍵（En）再按↑鍵，MAX-P指示燈熄滅，退出位移峰值狀態。

恢復出廠設定值

在工作狀態下，同時按↑鍵和↓鍵，5秒以上，蜂鳴器長鳴一聲，即可。

精量電子（濟南）有限公司專業生產智能數顯儀表,多功能儀表,拉線位移顯示儀,智能操控裝置,提供OEM，智能數顯儀表具有485通訊功能，通訊波特率可設定，上位機可以隨時讀取各種測量數據以及修改除參數保護密碼外的所有設定參數。
